CAD使用技巧，新人快速绘图不可不知的30个cad软件技巧

1文字镜像如何设置转动与不转动？

A、在镜像前，输入MIRRTEXT指令B、输入新值0 代表不转动；输入新值1代表转动C、MIRRTEXT指令完成后，输入MI镜像指令就OK了

2CAD的版本转换？

A、CAD高版本可以打开所有低版本的图纸

B、CAD低版本不可以打开高版本的图纸

C、高版本转成低版本的方法，直接点击另存为，将文件类型可以改成任意的低版本

D、将低版本转换成高版本，就比较复杂了，需要第三方软件，也就是版本转换器。

3CAD默认保存文件为低版本？

A、在绘图界面输入OP

B、点击打开和保存选项卡

C、在文件保存-另存为处选择低版本就可以了

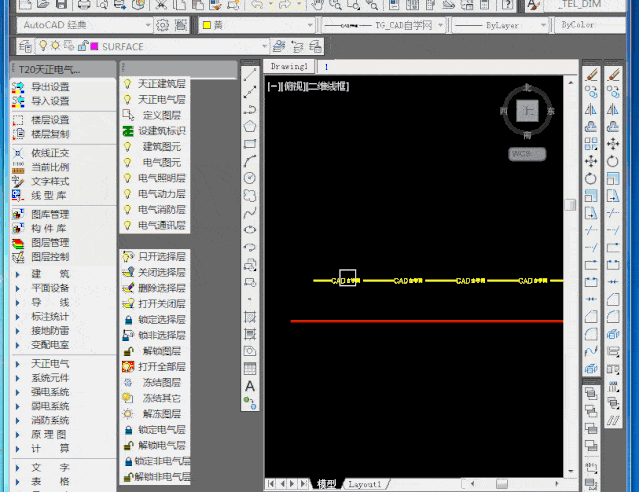

天正工具栏(天正工具栏图标太小)

4多段线的合并方法？

A、输入PE指令

B、选择需合并的一条线，输入Y,再接着输入J

C、选择所有需要合并的线条，就可以了

5填充无效时之解决办法？有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下。解决方法：OP----显示---应用实体填充（打上勾）

6加选无效时之解决办法？正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体。解决方法：OP（选项）---选择---SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效反之加选无效。

7cad命令三键还原？

如果CAD里的系统变量被人无意更改，或一些参数被人有意调整了怎么办？这时不需重装，也不需要一个一个的改。

解决方法：OP选项-----配置-----重置但恢复后，有些选项还需要一些调整，例如十字光标的大小等~

8鼠标中键不好用怎么办？

正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人。

解决方法：这时只需调下系统变量mbuttonpan即可，初始值：1 当按住并拖动按钮或滑轮时，支持平移操。

9命令行中的模型，布局不见是的解决办法？op----选项------显示----显示布局和模型选项卡（打上勾即可）

10CAD技巧

众所周知，确定键有两个，一个是“回车”另一个则是“空格”但现在就让我们用右键来代替他们吧。

解决方法：OP选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键　　单击进去------把所有的重复上一个命令打上勾

11圆型图不圆了怎么办？

方法一、这个简单，直接输入指令RE就可以　　

方法二、op----显示----将圆或圆弧平滑度调大一点即可。

12图形窗口中显示滚动条？解决方法：op----显示------图形窗口中显示滚动条即可op---显示---图形窗口中显示滚动条即可 .

13如果想下次打印的线型和这次的一样怎么办？换言之.【如何保存打印列表】，解决方法：op选项-----打印---添加打印列表但在这之前，你得自己建立一个属于自己的例表

14如何减少文件大小？答：在图形完稿后,执行清理(PURGE)命令，清理掉多余的数据，如无用的块、没有实体的图层,未用的线型、字体、尺寸样式等，可以有效减少文件大小。一般彻底清理需要PURGE二到三次。-purge，前面加个减号，清理的会更彻底些

15为什么不能显示汉字？或输入的汉字变成了问号？

答：原因可能是：　　

1）. 对应的字型没有使用汉字字体，如HZTXT.SHX等；　　

2）. 当前系统中没有汉字字体形文件；应将所用到的形文件复制到AutoCAD的字体目录中。　　

3）. 对于某些符号，如希腊字母等，同样必须使用对应的字体形文件，否则会显示成？号。　　如果找不到错误的字体是什么，或者你眼神不太好，性子有点急，那么你从新设置正确字体及大小，，从新写一个，然后用小刷子点新输入的字体去刷错误的字体即可咯（系统是有一些自带的字体，但有的时候由于错误操作，或等等一些外界因素而导致汉字字体丢失，这样会给你带来很大的不便，这时你去别人的电脑中考一些字体过来就OK了）

16为什么输入的文字高度无法改变？答：使用的字型的高度值不为0时，用DTEXT命令书写文本时都不提示输入高度，这样写出来的文本高度是不变的，包括使用该字型进行的尺寸标注。

17为什么有些图形能显示，却打印不出来？答：如果图形绘制在AutoCAD自动产生的图层上，就会出现这种情况。应避免在这些层知道不

18dwg文件破坏了咋办？答：文件---绘图实用程序---修复.选中你要修复的文件19如果你想修改块咋办？答：好多人都以为修改不了块，就将其炸开，然后改完在合并重定义成块，那不是有病吗。　　看好了修改块命令:REFEDIT,按提示,修改好后用命令:REFCLOSE,确定保存,你原先的按改后也随之保存20镜像过来的的字体保持不旋转咋办？值为0时，可保持镜像过来的字体不旋转时，进行旋转21平方怎么打出来？先对图进行标注，然后用ED命令，在文字格式菜单中的@下拉菜单下选择即可标注平方等特殊字符。22特殊符号的输入？

我们知道表示直径的“Ф” 用控制码％％C、表示地平面的“±”用控制码％％P、标注度符号“°”用控制码％％D。可是在CAD里咋输入啊　　

1) T文字命令，拖出一个文本框框　　

2)在对话框中右键----符号---会出现一些选项

23打印出来的字体是空心的咋办？在命令行输入TEXTFILL命令,值为0则字体为空心。值为1则字体为实心的。

24消除点标记？在AutoCAD中有时有交叉点标记会在鼠标点击处产生，用BLIPMODE命令，并在提示行下输入OFF即可消除它。

25错误文件的恢复？有时我们辛苦几天绘制的cad图会因为停电或其它原因突然打不开了，而且没有备份文件，这时我们可以试试下面的方法恢复：在“文件（File）”菜单中选择“绘图实用程序/修复（Drawing Utilities/Recover）”项，在弹出的“选择文件（Select File）”对话框中选择要恢复的文件后确认，系统开始执行恢复文件操作。

26恢复失效的特性匹配命令？有时我们在AutoCAD R14的使用过程中，其他命令都很正常，但特性匹配却不能用了，重装软件一时又找不到它的安装程序，下面介绍的方法:在命令行键入menu命令，在弹出的"选择菜单文件"对话框中，选择acad.mnu菜单文件，重新加载菜单；

27如何隐藏坐标？有的时候你会一些抓图软件捕捉CAD的图形界面或进行一些类似的打操作，但在此过程中，你是不是为了左下角的坐标而苦恼呢？因为它的存在，而影响了你的操作。解决方法：UCSICON 调置为OFF即可关闭，反之ON打开.

28如果想将CAD图插入WORD咋办？答：Word文档制作中，往往需要各种插图，Word绘图功能有限，特别是复杂的图形，该缺点更加明显，AutoCAD是专业绘图软件，功能强大，很适合绘制比较复杂的图形，用AutoCAD绘制好图形，然后插入Word制作复合文档是解决问题的好办法，可以用AutoCAD提供的EXPORT功能先将AutoCAD图形以BMP或WMF等格式输出，然后插入Word文档，也可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。须注意的是，由于AutoCAD默认背景颜色为黑色，而Word背景颜色为白色，首先应将AutoCAD图形背景颜色改成白色。另外，AutoCAD图形插入Word文档后，往往空边过大，效果不理想。利用Word图片工具栏上的裁剪功能进行修整，空边过大问题即可解决。29如果想插入EXCEL咋办？

AutoCAD尽管有强大的图形功能，但表格处理功能相对较弱，而在实际工作中，往往需要在AutoCAD中制作各种表格，如工程数量表等，如何高效制作表格，是一个很实用的问题。　　

在AutoCAD环境下用手工画线方法绘制表格，然后，再在表格中填写文字，不但效率低下，而且，很难精确控制文字的书写位置，文字排版也很成问题。尽管AutoCAD支持对象链接与嵌入，可以插入Word或Excel表格，但是一方面修改起来不是很方便，一点小小的修改就得进入Word或Excel，修改完成后，又得退回到AutoCAD，另一方面，一些特殊符号如一级钢筋符号以及二级钢筋符号等，在Word或Excel中很难输入，那么有没有两全其美的方法呢？
