近年来，很多硬件发展都出现了一定的瓶颈。从SNB架构开始，Intel的CPU以每一代5%左右的提升保持着优势，因而被戏称牙膏厂。然而，相比而言，其核显倒是进步比较明显的说。

讽刺的是，最早提出核显概念的是农企，最早实现，并且真正实现的反而是Intel。过去核显给人的感觉就是，白送的亮机卡，然而，事实上真的如此吗？

第一代的核显：

2010年推出的Clarkdale处理器确实首款整合GPU的CPU，这款处理器由32nm制程CPU Die和45nm的GPU Die共同封装在一块PCB上组成，两颗芯片使用QPI总线相连，通俗点来讲Intel把CPU和北桥芯片用胶水粘在了一起。

。

Clarkdale系列处理器只有双核的型号，有Core i5-600和Core i3-500两个型号，在LGA 1156时代四核处理器是没有整合GPU的。

当时的Intel把Clarkdale上的GPU统称为“Intel HD Graphics”，这名字一直用到现在。而这个GPU其实就是G45上的X4500 HD的升级版，EU增加了两个达到了12个，核心频率最高可以到900MHz，支持Hierarchical Z（层次Z缓存算法）与Fast Z Clear（快速Z清除）技术，支持DX10、SM4.0，支持OpenGL 2.1，移动版处理器的GPU可以通过Turbo Boost动态调整频率，而桌面版不行。

年代有点久远X4500 HD能不能硬解高清都无法确认，当初G45是可以硬解VC-1编码的高清电影的，没用过，仅仅见过测试

相比于核显，当年的光环还是在cpu。第一代的I3，I5，I7个个能超。因此，哪怕非1366针主板，1156同样用料上面不会节省的

值得一说的是，早在775针时代，Intel的南桥芯片已经移除了对pci设备的原生支持，ICH7是最后一款支持PCI的南桥，而B75是最后一款具备pci原生支持的芯片组

2010年实在太久远了，以至于P55芯片组是不支持sata3和USB3的，上面的那一块P55 Deluxe3就是通过第三方方案提供新接口的支持

当年最疯狂的1156主板，非P67变形金刚莫属。众所周知，P67是搭配SNB架构1155针cpu或者IVB架构1155针cpu的

没想到，为了原生的SATA3接口，更好的内存支持，居然能玩到这个份上

真正的核显：Sandy Bridge

正在把CPU和GPU做到同一块芯片上的是在2011年上推出的Sandy Bridge架构处理器，CPU、GPU、内存控制器、PCI-E控制器全部整合到一个核心里面，它的最大改进在于三级缓存改用了环形总线设计，并且其核心、GFX以及显示/媒体控制器可共享L3高速缓存。

可以说，2010--2011这一年，是cpu发展最快的一年。不仅仅SNB架构比起上一代进步巨大，连核显也是真正的鸟枪换炮。

Sandy Bridge按照型号划分了标准版以及“K”系倍频解锁版本，标准版本GFX命名为HD Graphics 2000，而唯独K系列所拥有的GFX为等级更高的HD Graphics 3000，两者的区别是前者拥有6个EU，而后者则达到了12个，全面支持Turbo Boost动态调整频率，最高频率可达1350MHz，支持DX10.1、SM4.1，支持OpenGL 3.0，性能上HD Graphics 3000比上一代有了翻倍的增长。

此外这一代核显还增加了Quick Sync转码加速技术，利用内置的编码器可以支持MPEG2、VC1和H.264视频各种的硬件编码，Sandy Bridge所整合的图形核心已实现了视频解码和编码两部分的硬件加速功能，可为用户在视频转码时节省更多的时间。

同样的一段视频转码，纯cpu需要579秒，Quick Sync转码加速需要120秒，CUDA需要154秒

视频转码，还是核显强大

这一代的主板，不仅仅是超频性能，造工，功能上面也在进步

UEFI界面，不仅仅带来了bios的直观操作，而且，很多有用的功能也能加进去了，比方说，防潮功能

gts450功耗(gts250 gts450功耗)

迎来DX11时代：Ivy Bridge

在Ivy Bridge上Intel针对核显的改进还是两个方向，首先是进一步提高GPU的性能，并且让其支持DX11，第二点则是继续提高核显的功能，多屏输出、高分辨率支持等。

同样的核显也分为两种，分别是有16个EU单元的HD 4000和6个EU单元的的HD 2500，“K”系列处理器用的是HD 4000而其他处理器用的是HD 2500，最高频率与SNB时代一样是1350MHz，支持DX11、SM5.0，支持OpenGL 3.2，性能上HD 4000比上一代的HD 3000提升是67%

Ivy Bridge支持Quick Sync 2.0编码加速技术，与第一代相比，2.0版不仅速度更快，而且画质也会更高。视频输出方面也从原来的双屏上升到三屏输出，最大分辨率从原来的2560*1600上升到4k*4k级别。

这一代的主板，功能更加多了，过往，刷bios需要什么Dos启动盘之类的

从Z77一代开始，至少有四种升级bios的方法，传统式，开机F6导入U盘bios文件，主板bios升级bios，主板配套软件更新bios

当然了，不论用什么方式，切记，升级过程不要掉电，很麻烦的说

“锐炬”登场：Haswell

Haswell采用的是Gen7.5核显，这一代开始Intel的核显开始了模块化、可扩展的设计，Haswell的显示核心采用两级EU团簇结构设计，上级的叫Slice，下级的叫Subslice，每个Subslice拥有10个EU，2组Subslice单元组成了1组Slice单元，这一代在GT1和GT2两个级别之上又诞生了GT3核心，从此Intel就走上了暴力堆砌核显规格的道路。

Haswell的GT1、GT2、GT3核显分别拥有10个、20个和40个EU单元，此外还有一个带嵌入式eDRAM的GT3e，核显集成了128MB eDRAM，位宽512bit，带宽可达64GB/s，这个嵌入式eDRAM是作为L4缓存存在的，可以同时提升CPU和GPU性能。

Intel的核显一直以来都用HD Graphics来命名，不过与NVIDIA的GeForce还有AMD的Radeon相比这个名字还是不够霸气，因此从Haswell处理器的核芯显卡开始，英特尔将引入新的名字“Iris”和“Iris Pro”，中文名为“锐炬”和“锐炬Pro”，分别对应GT3以及GT3e核显，具体型号则是Iris Graphics 5100和Iris Pro Graphics 5200。

这一代的桌面版酷睿处理器基本上都是使用GT2核显，型号是HD Graphics 4600/4400，后者只用在Core i3-41xx系列处理器上，只有16个EU，对非K系列处理器来核显性能是较上一代有大幅提升的，而真正需要高性能核显的也是Core i3那种级别的，高端处理器基本都是配个独显。

gts450功耗(gts250 gts450功耗)

奔腾和赛扬处理器配的是GT1核显，而这一代最强的GT3e核显只出现在两款桌面级处理器上，就是Core i7-4770R和Core i5-4670R，然而这两个都不零售，是针对OEM市场的产品。

当然了，对于一般消费者来说，这些参数还是看不懂的。最直观的还是支持4k硬解了。

只要用potplay的内部解码器，即可Haswell核显硬解4K

没有4k电视怎么办？买

对于一般人来说，可能另外一个玩法更加接地气的玩法

现在的主板一般都有HDMI输出，HDMI输入又是干嘛的？

我想问问，一般人有几个客厅？客厅能放几台电视？遇到PS4和HTPC抢电视机是不是只能关掉一个？

HDMI--IN，就是可以让你把ps4接到主板上面，需要的时候切换一下，你就可以欣赏姨夫的微笑了

最强桌面核显：Broadwell

Broadwell主要都是面向移动市场，在桌面零售市场上其实就只有两个CPU，Core i7-5775C和Core i5-5675C，配备Intel目前最强的Iris Pro 6200核显，拥有128MB的eDRAM缓存，另外倍频无锁，可进行超频。

很神奇的是，当今最强的Intel核显是第五代酷睿Broadwell

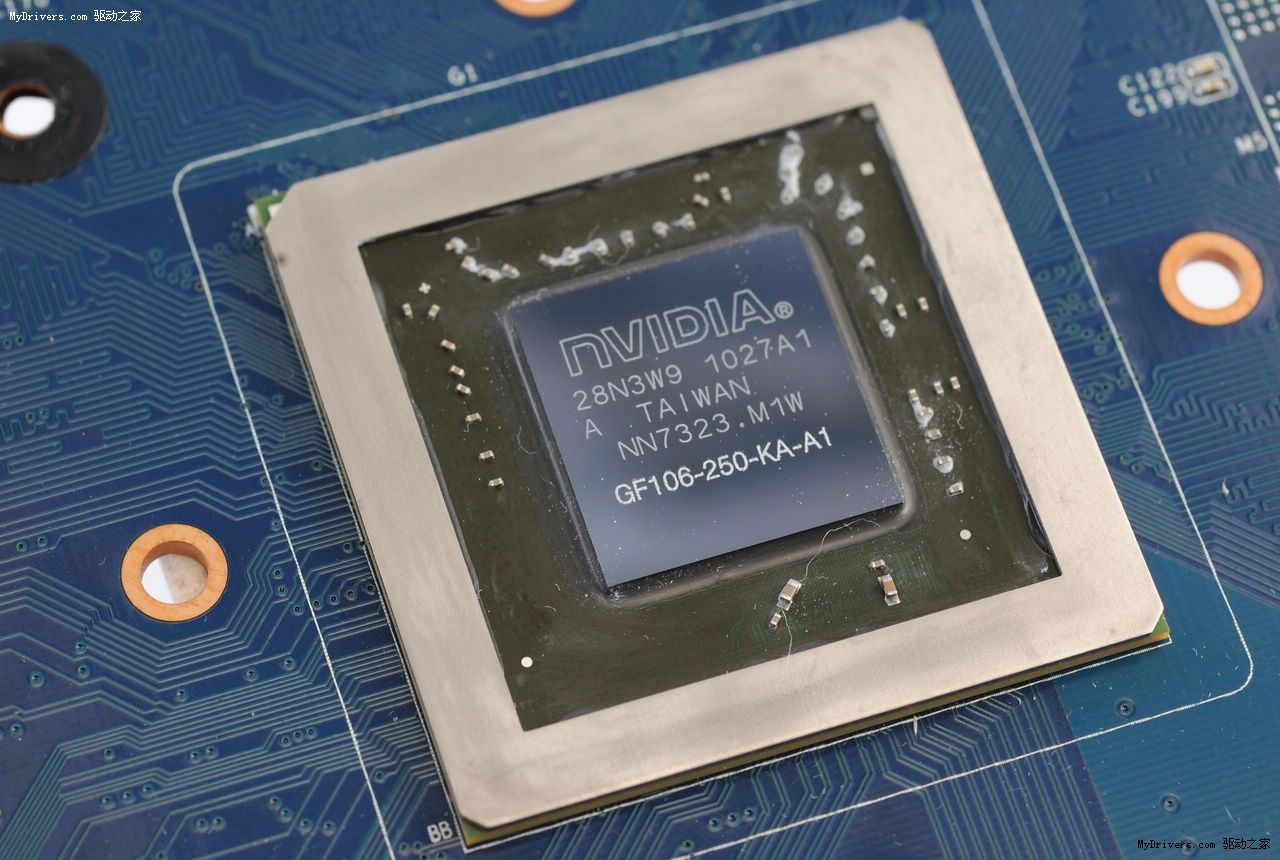

这货已经几乎逼平了独显GTS 450了。

说到底，这东西还是贵，用过的人不多

其实，Intel也没啥用力在桌面，Z97升级一下bios就可以支持了，连专用的主板都省了

越堆越大的GPU：Skylake

Skylake的Gen9架构支持DX12、OpenCL 2.x、OpenGL 5.x、Vulkan等图形规范，支持新的编译器堆栈，功耗范围从4W-65W+不等。此外，Gen9还支持HEVC/H.265、AVC、SVC、VP8、MJPG硬件加速，支持摄像头RAW架构。

多媒体方面，Gen9架构支持单一固定功能单元以降低功耗，Quick Sync转码单元也设计了固定功能的编码器以降低功耗、延迟。此外，Gen9的视频解码、转码加速还支持了HEVC（H.265）、VP8、MJPEG等标准。

其实，这里可以看到Skylake的核显，除了堆核心，还有很多真正意义的新东西。

支持DX12，Vulkan新技术，而且还能支持H.265解码和转码

当然了，Skylake带来的不仅仅是DDR4支持，20lans比起过去的16lans更加适合使用Utlra M.2

M.2接口其实是有三种界面的，第一种是sata3兼容界面，这个和sata3速度一样

第二种是10Gbps的，PCI-E界面，速度可以达到800MB/s左右

第三种是直连cpu，pci-E 3.0 4x速度的Ultra m.2，理论速度可以达到32Gbps，也就是说，接口理论速度能达到4000MB/s，当然了，现有最快的三星也达不到950是2000MB，据说下一代的SM961能破3000MB

实在，要说cpu性能来说，不是每一个人都真正需要I7，这几年的cpu性能增长缓慢，然而也够用了。

Intel这些年来在核显确实下了不少功夫，性能提升幅度相当的大，入门级显卡基本上都被核显赶尽杀绝了，而反观CPU，性能提升幅度就没那么明显了，降低功耗反而成了重点，低功耗的处理器造就了现在超级本和各种Windows平板的盛行，而这些年来移动设备都上高分辨率屏幕，这对核显又有了性能上的需求，市场的需求影响了Intel近年来的处理器改进方向，未来Intel CPU也是以提升核显性能并降低整体功耗为主。然而，这些貌似跟桌面级cpu没啥关系

那么，主板除了超频，唯一能做的还是功能上面。毕竟性能是跑分，功能是摸得到的东西。

以后会不会有一台手机就能全面监控，甚至控制全屋的PC呢？也许会有的，毕竟，对于一般人来说，功能实用，好玩是摸得着的东西
