编者按
第二期施工图所“有心·有新”活动已经开始,作为一项常规性活动,旨在能够通过比拼营造竞比氛围,形成交流平台,更广泛的挖掘设计人员工作新思路、新技巧并推广应用,提升我们的设计效率与质量!
专业技能
姓名:姚艳波
部门:石家庄团队
专业:建筑专业
作品名称:带商业网点住宅的PKPM节能计算模型组装方法
作品简介:
带商业网点住宅施工图节能计算,对于首层一半是住宅,一半是公建的情况,处理方式往往都是整层按商业处理,这样计算的结果实际是不合理的,针对这个问题现在介绍一种新的组装方式——高级拼装。
功能方法简介:
1、处理cad文件,将住宅部分和商业部分拆分为两部分单独导入PKPM软件,其它层正常导入PKPM即可;
2、进行楼层组装选择高级拼装——设置地下层——设置商业部分——设置住宅部分——设置父楼关系——设置地下室高度——点击确定。
姓名:宋晓江
部门:设计一所
专业:结构专业
作品名称:结构计算绘图软件介绍
作品简介:
介绍一个结构绘图计算软件XMAN,软件主要由天正建筑、小伙工具箱、MSTEEL、ZC-TOOL、天下有雪、配筋助手、、雨夜屠夫、小萝卜头、文修大师、APS精灵、KSD组成、批量打印等功能组成,也可以将TSSD与老虎板王等加载使用。软件用于结构计算和绘图使用,可以提高结构专业工作效率,提升质量,减少工作量,程序功能丰富,操作简单集主要结构计算及绘图程序与一体。
功能方法简介:
1、计算功能:计算软件包括TSSD,M-STEEL,小虎工具箱,理正人防,大宝结构工具箱等;
2、绘图功能:剪力墙边缘构件绘制,利用软件里的绘制边缘构件功能可以绘制不同形状的剪力墙钢筋同时还能显示配筋率和配箍率;
3、参数查询功能:里面可直接查询体型参数地震作用,保护层厚度,环境类别,荷载查询的功能,方便设计时直接选用,提高工作效率。
姓名:王瑜
部门:设计三所
专业:结构专业
作品名称:基于现在盈建科不能直接出剪力墙钢筋的情况
作品简介:
现在结构设计人的图纸中钢筋大样很多是沿用以前的图纸,不是很一致,利用此作品中的操作可以将图纸中大样都统一,使图纸样式一致。
功能方法简介:
能够帮助设计人节省设计图纸的时间,还能够统一结构图纸的样式统一,做到结构图纸标准化。因为现在公司所用的结构软件是pkpm和盈建科两种计算软件,而两种计算软件都不能够直接出具剪力墙的钢筋大样,需要设计人自己调整钢筋大样的形式,这样比较费时费力。设计人把很多时间用在了调整钢筋大样上,所以基于此种情况,利用二次软件板王软件将这部分时间节省下来。同时可以将图纸中大样都统一,使图纸样式一致。
板王软件中墙一生成边缘构件—点选需要生成的剪力墙—出现生成好的暗柱边线—任意墙柱—生成剪力墙暗柱钢筋大样图。
姓名:张伟亮
部门:石家庄团队
专业:结构专业
作品名称:墙柱工具插件
作品简介:
在剪力墙结构设计中,不可避免地需要设计者进行剪力墙暗柱钢筋绘制,这个墙柱工具可以根据暗柱外框尺寸自动进行钢筋放样,方便快捷,可以提高设计者的工作效率。
功能方法简介:

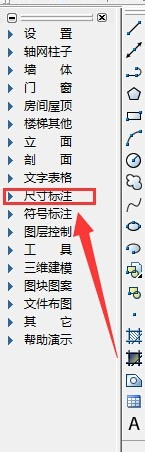

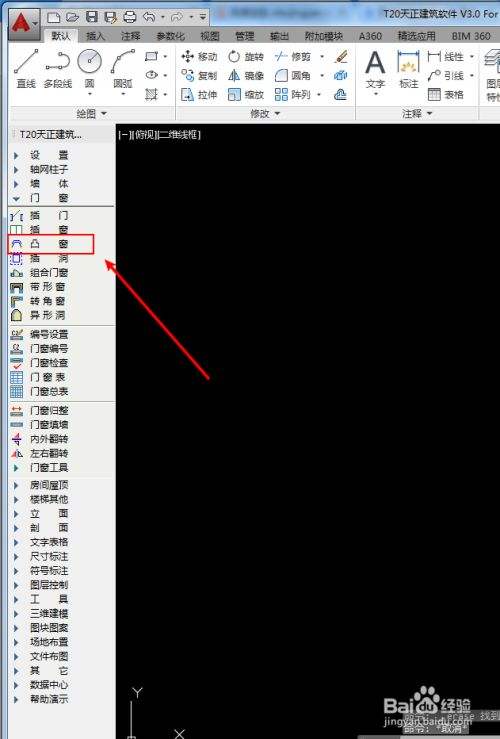

在天正中绘制好剪力墙暗柱外框线——天正工具菜单栏下加载应用程序“墙柱工具.VLX”——在命令栏中输入“dhk”弹出对话框后修改画图设置中数据——设置完成后,在天正命令栏输入“yxz”然后选取暗柱外框就可以画钢筋大样。
姓名:杨书栋
部门:设计一所
专业:水暖专业
作品名称:水暖专业常用工具汇总
作品简介:
通过专业定案表、暖通人防计算表、暖通专业给建筑专业反提条件常用数据、七氟丙烷气体灭火设计计算、外线给水计算、人防word版通风计算书七部分计算表汇总,使得更快捷进行操作,方便计算。
功能方法简介:
第一部分:专业定案表
将整个小区的统一设计情况、甚至具体到个别单体,都作出了具体设计描述,也将整个设计过程中设计师需要的统一定案信息,都做了一个反馈,保证了整个项目的统一性。
第二部分:暖通人防计算表
解答设计师对人防设计的模糊认知与疑惑,特别是对各个计算公式的应用,更好的教导新人学习人防知识,以更系统、更简洁的形式来体现整个人防设计计算过程及选型过程。
第三部分:暖通专业给建筑专业反提条件常用数据。
方便专业负责前期定案,结合公司常规做法要求,规范规程要求,编制汇总该常用数据表格,为设计师们提供更大便利。
第四部分:七氟丙烷气体灭火设计计算
以更简单、更快捷的方式进行变配电室、开闭站、柴油发电机房气体灭火设计,省去了查看相关规范、图表等繁琐过程。
第五部分:外线给水计算
更便捷的统计出各段数的计算结果,使之一目了然的进行数据筛选及设备选型。
第六部分:人防word版通风计算书
应对审查单位出具word版详尽计算书的要求。
姓名:李鑫
部门:石家团队
专业:水暖专业
作品名称:绘制系统图实用小软件
作品简介:
介绍一个CAD编程好的小工具;此工具可将普通CAD线或PL线直接生成透视图系统,遇到外接项目(如修改项目等),在寻找不到天正底图又需要将线和PL线绘制的t3图或其他CAD图纸(如宏业图纸)基础上修改或重新绘制45°轴测图时可以使用。
功能方法简介:
1、将LR文件拖至CAD文件;
2、选中需要生成轴侧图的线或PL线,输入LR命令;
3、选择空位置,直接生成轴侧线型图,补充标注,即可完成轴测图绘制。
通用技能
姓名:姚艳波
部门:石家庄团队
专业:建筑专业
作品名称:CAD绘图实用技巧
作品简介:
第一部分:CAD使用技巧。重在通过介绍一些CAD常用技巧来减少无用的重复动作,提高制图速度,俗话说工欲攻其事必先利其器;第二部分CAD常用插件。通过介绍一些插件解决CAD图层、线型混乱所造成的制图卡顿、出图带教育版等问题。
功能方法简介:
1、 施工图工作中经常遇见块镜像出现文字跟着镜像的问题的解决办法;
2、 施工图工作中经常遇到图纸中出线句柄错误的解决办法;
3、 工作中经常遇到图纸需要删除所有门窗编号的解决办法;
4、 CAD2014右上角东南西北怎么去掉的解决办法;
5、 多个对象重合,无法选中自己想要的图形的解决办法;
6、 cad出现的小状况:不能先选择后执行的解决办法;
7、 CAD图纸显示太大比如上百兆的解决办法;
8、 对块在位编辑后,在位编辑对话框意外关闭的解决办法;
9、 图纸带教育版的解决办法。
姓名:宋晓刚
部门:北京景程
专业:结构专业
作品名称:CAD布局出图方法
作品简介:
CAD布局出图方法及分别控制各图层在布局视口中显示方法。主要用在同一底图上,分别出图的项目,大面积的车库、公建较实用。
功能方法简介:
模型中
1、把所有图形都画在一起,可以利用图层管理器控制开关图层显示;
2、把所有图层都打开。
进入布局中
1、套图框,开视口,调整视口中图形比例与位置;
2、进去视口中,调整视口中冻结的图层。
布局出图。
姓名:王科峰
部门:石家团队
专业:电气专业
作品名称:二次开发BAT出图程序
作品简介:
BAT是针对CAD打印PDF设计的应用程序,可提高效率提升质量减少工作量。
功能方法简介:
第一次打印出图命令:
1、输入bat命令,选择所有图纸,进行布局生成;
2、程序执行完毕后。输入PUBLISH发布需要打印的图纸。
第二次打印出图命令:PUBLISH打印所有需要的图纸。
1、自动识别图框。支持所有标准图框,支持如下非标准尺寸图框:A2+1/4、A2+1/2、A2+3/4、A2+1、A1+1/4、A1+1/2、A1+3/4、A1+1、A0+1/8、A0+1/4、A0+1/2、A0+5/8、A0+3/4、A0+7/8、A0+1等,无需手动选择图幅大小;
2、自动识别1:1、1:5、1:10、1:20、1:25、1:30、1:50、1:100、1:150、1:200、1:250、1:300、1:500、1:1000等所有比例的打印;
3、完成生成布局并保存图纸后,第二次打印PDF图纸只需一个命令,即输PUBLISH命令即可一键生成PDF,无需再做布局;
4、出图时间短。一套约30张图纸文件,第一次打印所需总时间不超过15分钟,第二次打印图纸可控制在5分钟以内;
5、容错率高。生成布局后,检查布局中图纸,发现错误及时修改;发布图纸后,发现PDF图纸错误,重新PUBLISH该张图纸。
姓名:杨晨明
部门:北京景程
专业:给排水专业
作品名称:CAD致命错误处理建议
作品简介:
在设计工作中会不时遇到一个棘手问题:CAD致命错误,这使我们对期间的工作要付双倍的时间不说,更影响我们的设计心态。本来我们使用CAD+专业软件,功能齐全,无往不利,也正因其功能齐全,CAD和专业软件对绘图环境要求比较高,一旦同时打开大图纸、多项目轮换操作,很容易出现致命错误。CAD致命错误给我们造成损失,所以我们要了解它的产生原因,寻找解决办法。我总结了些许经验,遇到致命错误平静对待,找备份,多方修复;绘图过程中思考的时候勤按ctrl+s;做到在面对致命错误时不再束手无措,而可以正确处理,尽量挽回损失。
功能方法简介:
1、面对保存对话框常规修复;
2、如果修复不成功,可用插块方式,去新建一个cad把原来的文件插进来,可能可行。注意在作为块插入时也有一点讲究,有时会有这种情况,以(0,0)插入,问题仍然存在,但以其他点(如1,1)插入问题就解决了;
3、如果上面都不成功,或者你认为损失太大,可以在这里找一下:打开CAD,点开文件-选项-文件-自动保存文件位置,复制路径,打开相应文件夹,找到*.ac$文件,比较一下日期、文件大小等,找到距离致命错误时间点最近的缓存*.ac$文件,将其扩展名改为dwg。
我们设置了两路投票窗口:一为专业技能类,涉及建筑、结构、电气、水暖等各专业特点;二为通用技能类,不涉及具体专业。
请各位同事分别在两路投票窗口投票,每路仅限投1票。
投票截止日期10月24日。
